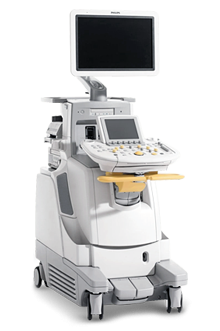

iU22

Компания Philips нацелена на преобразования, которые улучшают жизнь пациентов и медицинских работников и позволяют устранить из нее ненужные сложности. Чаще всего реальные изменения наступают после внедрения целого ряда инноваций. Так, успешная разработка компанией Philips технологии кристаллических преобразователей PureWave, метод формирования составного изображения в реальном времени SonoCT и программное обеспечение SmartExam для оптимизации рабочих процессов обеспечили ультразвуковой системе iU22 доверие более чем 20 000 клиентов во всем мире.

Однако иногда для перехода к совершенно новому уровню визуализации достаточно одного единственного нововведения. Именно таким нововведением стала технология xMATRIX, которая привела к революционным изменениям в ультразвуковых системах высшей категории.

Объедините все возможности ультразвуковой системы Philips iU22 с мощью технологии xMATRIX, и вы получите совершенно уникальную систему ультразвуковой диагностики. Ультразвуковая система iU22 xMATRIX — это инновационное решение, которое позволит увеличить надежность диагностики, сократить время исследований и предоставить врачам существенно больше диагностической информации.

Заново разработанная передовая архитектура системы. Исключительно высокое разрешение. Простота объемной визуализации. Эта система создана на основе своих замечательных предшественников и в то же время не похожа ни на какую другую.

Клиническая достоверность

Что если мы сможем изменить ваше представление о том, каким должно быть разрешение изображений
в системах высшей категории?


Исключительно высокое разрешение и качество изображений, которые необходимы для надежной диагностики, теперь стали возможны благодаря новой ультразвуковой системе iU22 xMATRIX.

Акустическая головка датчика X6-1 PureWave xMATRIX состоит более чем из 9000 активных элементов, что в 35 раз больше, чем у традиционных датчиков.

Датчик X6-1 позволяет получать сверхтонкие срезы и обеспечивает следующие преимущества:

• Исключительно высокий уровень однородности визуализации тканей, необходимый для распознавания структур.
• Превосходное разделение микроструктур в ближнем, среднем и дальнем поле.
• Непревзойденное разрешение изображений.

Оптимизация рабочего процесса

Что если вы сможете получать одновременно два изображения без смены датчика, повышая при
этом точность визуализации, экономя время и снижая риск получения травмы?

Датчик X6-1 PureWave xMATRIX поддерживает технологию xPlane, которая позволяет проводить сканирование сразу в двух плоскостях без перемещения датчика. Вам больше не придется поворачивать датчик, чтобы увидеть вторую плоскость, рискуя потерять из виду тонкую структуру при манипуляциях. Теперь вы сможете получать в два раза больше клинической информации за то же самое время, а значит, быстрее проводить диагностику и повысить ее надежность.

Как показали результаты клинических испытаний, технология xPlane ускоряет работу, повышает точность визуализации и снижает риск получения профессиональных травм.

3D-визуализация без барьеров

Что если объемную визуализацию можно будет легко выполнить во время 2D-исследования без прерывания работы?

Система Филипс iU22 с технологией xMATRIX позволяет устранить препятствия, мешающие использованию объемного режима визуализации при проведении ультразвуковой диагностики.

Благодаря этому врачи могут легко получить абсолютно новые клинические данные.

Действительно, в сравнительном исследовании, включавшем 343 пациента, использование режима объемной визуализации привело к изменению диагноза в 29% случаев, а в 57% случаев позволило уточнить диагноз благодаря дополнительной информации.

Препятствие: необходимость смены датчика для получения объемных данных.

Решение xMATRIX
Новый датчик X6-1 PureWave xMATRIX обеспечивает высокое разрешение как в двумерном, так и в трехмерном режиме визуализации.
Благодаря этому для получения объемных изображений уже не нужно менять датчик и прерывать исследование. Очевидно, что рабочий процесс при этом становится более рациональным.

Препятствие: изображения в режиме MPR имели более низкое качество, чем те, которые были получены в режиме 2D.

Решение xMATRIX
Датчик X6-1 PureWave xMATRIX обеспечивает высокое разрешение MPR-изображений по осям X, Y, Z и в формате iSlice.

Препятствие: данные, полученные в режиме объемной визуализации, было невозможно просматривать в системах PACS.

Решение xMATRIX
Впервые трехмерные данные эхографии, полученные с помощью любого датчика для объемного сканирования, доступны на любой системе PACS (для отображения кинопетель в настоящее время требуется соответствие DICOM-формату представления многокадровых объектов). После получения трехмерных данных оператор может простым нажатием кнопки на пульте управления системой iU22 сформировать MPR-кинопетли
в плоскостях X, Y и Z и отправить их в систему PACS. После этого MPR-изображения можно просматривать точно так же, как КТ- и МРТ-изображения.

Исключительная универсальность датчиков

Что если датчик позволит достичь абсолютной универсальности в клинической визуализации?

Датчик X6-1 можно использовать во всех режимах эхографии — 2D, 3D/4D, Live xPlane, Live MPR, MPR, в доплеровскомй режиме, ЦДК, ЭДК, а для перехода из режима в режим достаточно нажать одну кнопку.

С помощью технологии xMATRIX вы сможете:

• Получать сверхтонкие срезы в режиме 2D.
• С помощью технологии Live xPlane проводить визуализацию одновременно в двух плоскостях с полным разрешением, получая таким образом в два раза больше клинически важной информации за то же время.
• Достичь почти изовоксельной однородности разрешения, позволяющей получать превосходные изображения в любой плоскости.
• Отправлять изображения 3D MPR в плоскостях X, Y и Z на любую систему PACS с помощью функции MPR DICOM Export.
• Работать в режиме 4D в реальном времени при проведении абдоминальных и акушерских исследований.

Интеллектуальные средства оптимизации работы

Что если вы сможете легко программировать собственные протоколы сканирования и вам больше не придется вводить аннотации вручную?

Для того чтобы повысить эффективность вашей работы, система iU22 xMATRIX оснащена интеллектуальными средствами, автоматизирующими множество времязатратных операций.

Технология оптимизации рабочих процессов SmartExam позволяет повысить согласованность и скорость проведения исследований благодаря протоколам автоматического планирования исследований и обработки изображений.

Эта технология позволяет также легко разрабатывать новые методики исследований. При выполнении исследования система iU22 запоминает каждое ваше действие. Проекции, аннотации, анатомические метки, смены режимов сканирования — все это автоматически записывается в протокол новой категории исследования.

После сохранения этого протокола вы сможете сразу использовать его наравне с протоколами других исследований. Благодаря этому простому способу можно будет быстро создать все необходимые вам протоколы.

SmartExam Shuffle — согласованность просмотра

Что если проекции будут передаваться в систему PACS в заданном вами порядке, а не порядке их получения?

Теперь у вас есть возможность отправлять изображения в систему PACS в заданном вами порядке, даже если он не совпадает с порядком получения этих изображений. Это позволяет добиться согласованности при анализе изображений на системе PACS для всех категорий исследований.

Проблема плохого ультразвукового окна стала менее значимой

Что если вы смогли бы визуализировать самые тонкие анатомические структуры с превосходным разрешением деталей даже при плохом ультразвуковом окне?

Те, кто уже работал с системой iU22, хорошо знают, что она является отличным инструментом визуализации даже в случае пациентов с плохим ультразвуковым окном. Теперь сканирование с помощью системы iU22 стало еще проще благодаря технологии PureWave и четырем датчикам для проведения исследований в наиболее сложных случаях. Оснащенный фазированной решеткой из 9212 элементов, датчик X6-1 PureWave xMATRIX исключительно универсален — с его помощью можно получать превосходные изображения в двумерном и трехмерном режимах при исследовании даже наиболее сложных категорий пациентов.

Размеры и форма датчика PureWave C5-1 упрощают весь процесс сканирования и делают его более удобным для оператора. При этом технология кристаллического преобразователя PureWave позволяет добиваться превосходной четкости изображений даже при плохом ультразвуковом окне. Согласно результатам шестицентрового сравнительного испытания, проведенного в группе из 321 пациента, использование датчика C5-1 позволяет достичь следующих результатов:

• Сократить время исследования на 38%.
• Снизить болевые ощущения и усталость оператора в более чем 85% случаев.
• Снизить уровень давления, которое оператору приходится прикладывать к датчику для визуализации глубоко расположенных органов и структур, в 93% случаев.
• Достичь увеличения цветовой чувствительности в 86% случаев.
• Избежать необоснованного направления пациента на дополнительное КТ- или МРТ-исследование вследствие неадекватности результатов УЗИ в 69% случаев.

Датчик S5-1 PureWave, предназначенный для сканирования взрослых, детей и пациентов с врожденными пороками сердца, оснащен уникальной разработкой компании Philips — технологией кристаллического преобразователя PureWave, которая прошла клиническую проверку и доказала свою способность по увеличению глубины проникновения пучка у пациентов с плохим ультразвуковым окном.

Технология PureWave снижает уровень шума на изображениях, благодаря чему врачи могут видеть мелкие структуры со всеми деталями. Новый интравагинальный датчик PureWave C10-3v IVT на сегодняшний день является самым высокочастотным датчиком семейства PureWave, обеспечивающим превосходное пространственное и контрастное разрешение по всей глубине сканирования. В частности, использование этого датчика при акушерских и гинекологических исследованиях на ранних стадиях заболеваний может помочь избежать необязательных направлений на КТ и МРТ и таким образом ускорить лечение.

Эластография — новый метод визуализации молочных желез

Что если у вас в руках окажется новый метод диагностики патологий молочных желез?

Согласно результатам научных исследований, сочетание эхографии с ультразвуковой эластографией (метод оценки упругости тканей) способно уменьшить количество необязательных направлений пациентов на биопсию.


В системе iU22 xMATRIX для проведения эластографии молочных желез используется датчик L12-5 и специализированный шаблон настройки Advanced Breast Tissue Specific Imaging (TSI).Это решение компании Philips позволяет получить эластограмму и провести на ней различные линейные и площадные измерения для определения размера и локализации поражения. Кроме того, оно дает возможность провести визуализацию без эхосигнала, улучшающую изображение кист на эластограмме.

Основные преимущества:

• Качество изображений совершенно нового, исключительно высокого уровня — даже при исследовании пациентов с плохим ультразвуковым окном.
• Одновременная визуализация в двух плоскостях в режиме реального времени.
• Получение объемных данных без необходимости смены датчика и прерывания работы.

Ключевые преимущества технологии SmartExam для персонала:

• Согласованность.
• Сокращение количества пропущенных проекций.
• Уменьшение занимаемого объема в системе PACS.
• Сокращение времени исследования.
• Большее внимание пациентам.
