HDLive - новое слово в 4D визуализации

HDlive – удивительный  метод визуализации, позволяющий получать поразительно реалистичные изображения человеческого эмбриона при выполнении ультразвукового исследования. Посредством применения усовершенствованных режимов подстройки яркости изображений, технология HDlive использует  виртуальные источники света и передовые техники визуализации кожного покрова.

Этот новый метод позволяет получить превосходное качество изображения за счет применения технологии формирования ультразвукового луча последнего поколения, алгоритмов подавления зернистости изображения и сложносоставных технологий повышения разрешения ультразвукового изображения на системах Voluson E8 и Voluson E8 экспертного класса.

При стандартных методах визуализации используется постоянный виртуальный источник света, который отражает световые лучи от поверхности кожи. Технология HDlive отличается тем, что она при помощи специальных алгоритмов обсчитывает распространение световых лучей  через кожу и ткани. Когда световой луч от виртуального источника света касается поверхности кожи, часть его отражается при прохождении через глазное яблоко до тех пор, пока оставшийся световой пучок попадает в область интереса и проходит через нее.


Распространение светового луча через ткани беспрестанно рассеивается и ослабляется. Тень появляется там, где световой луч проходит через плотную ткань. Исследователь может свободно направлять виртуальный источник света под любым углом относительно ультразвукового объема, тем самым усиливая визуализацию мелких обьектов. Направление виртуального источника света в определенные области дает эффект полупрозрачности.

Технология HDlive использует методику динамической визуализации второго поколения, которая выполняет вычисления параллельных массивов на выделенном блоке обработки графики, имеющем в 20 раз больше вычислительной мощности по сравнению с рабочим компьютером.

Трехмерная визуализация лица плода на 32-й неделе беременности при помощи технологии HDlive

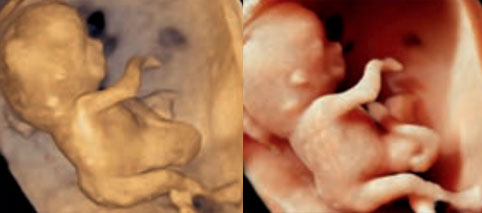

Визуализация поверхности кожи при помощи стандартной методики. Световой луч от обследованной области отходит от фронтальной части и не может быть изменен.

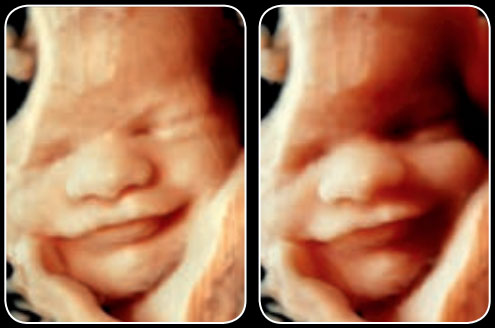

Новый режим HDlive с возможностью изменения виртуального источника света. Картинка слева:  световой луч сверху слева. Картинка справа: световой луч снизу слева с эффектом тени.

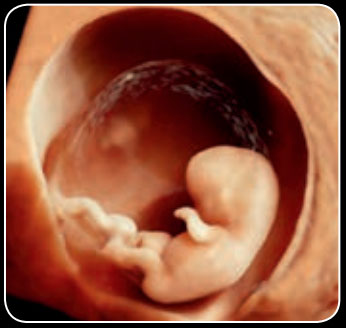

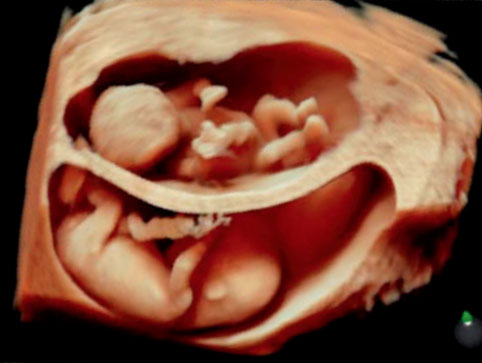

Эмбрион 8 недель: применение технологии HDlive позволяет детальней рассмотреть структуру тканей: на картинке вы можете видеть амниотические мембраны.

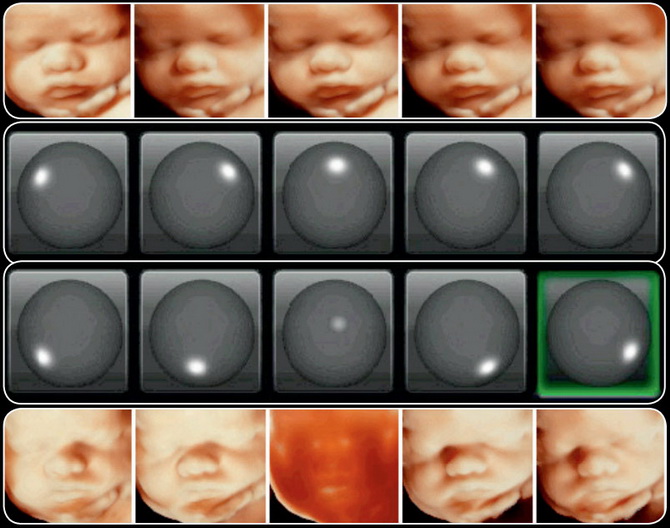

Различные позиции виртуального источника светового луча  отображены ввиде точек белого цвета, полученный результат – на 3D изображениях

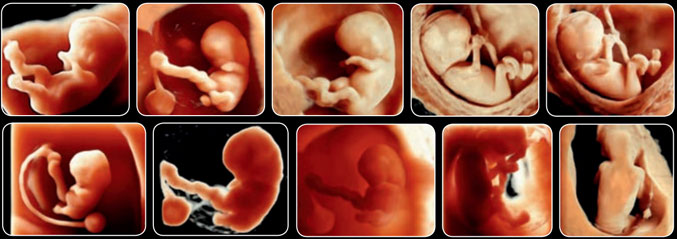

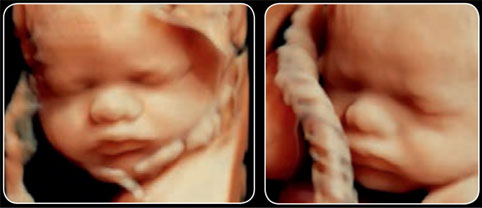

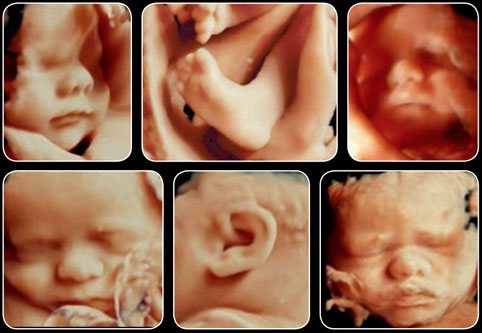

Несколько примеров изображений эмбрионов на различных сроках гестации при помощи технологии HDlive с различным направлением светового луча.

Второй триместр: виртуальный источник света существенно меняет картинку, прорисовку и контуры структур.

Визуализация при помощи технологии HDlive эмбриона с трисомией 18 хромосомы: улучшенная визуализация спинного мозга и омфалоцеле.

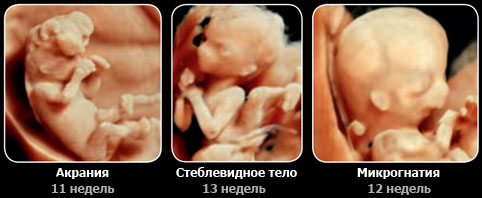

Пороки развития первого триместра. Точность ультразвукового исследования в эмбриологии действительно впечатляет.

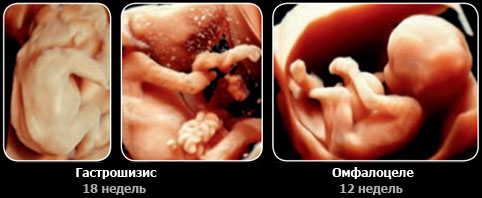

Другие аномалии развития: к примеру, изображение 18 недельного эмбриона демонстрирует важность хорошей визуализации кишечника.

Пороки развития лицевого черепа при помощи технологии  HDlive. Различные позиции виртуального источника света выделяют клинически важные детали.

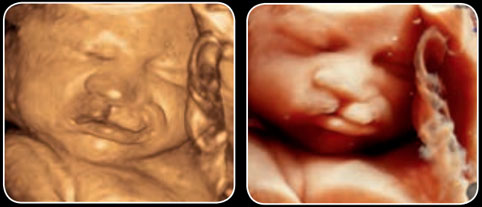

Заячья губа. Применение технологии HDlive позволяет более точно визуализировать перегородку между губой и кожей.

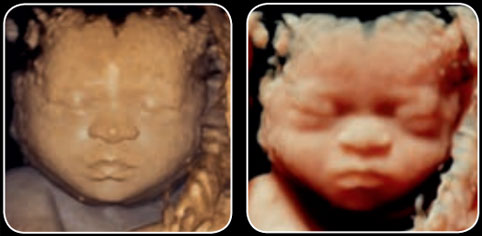

Синдром Дауна: слева изображение, полученное при помощи стандартного метода визуализации и изображение при помощи технологии HDlive справа. Такой характерный критерий, как маленький рот, хорошо визуализируется при помощи стандартного метода визуализации, однако наклон глазных щелей можно визуализировать только при помощи технологии HDlive.
