АНГИОДИН-Соно/П-Ультра

«АНГИОИН-Соно/П-Ультра» многофункциональная универсальная система российского производства, разработанная для проведения полного спектра ультразвуковых исследований, необходимых в повседневной практике.

«АНГИОИН-Соно/П-Ультра» оснащена множеством полезных функций и модулей, благодаря которым вы получите высокое качество изображения, увеличите эффективность и производительность работы, сможете с большей точностью ставить диагноз даже в самых сложных клинических случаях.

Продуманная система настроек позволит вам настроить систему «под себя» таким образом, чтобы получить оптимальное качество визуализации, не прикладывая больших усилий. Благодаря наличию встроенных и пользовательcких присетов, вы можете выбрать начальную настройку визуализации и сможете выполнить исследование с минимальной регулировкой изображения.

«АНГИОИН-Соно/П-Ультра» сочетает в себе функциональную простоту и высокоэффективные технологии, благодаря чему эффективно и с высокой диагностической точностью сможет удовлетворить все ваши потребности.

Клиническое применение:

• Абдоминальные исследования
• Малые и поверхностные органы
• Молочная железа Педиатрия
• Скелетно-мышечная система

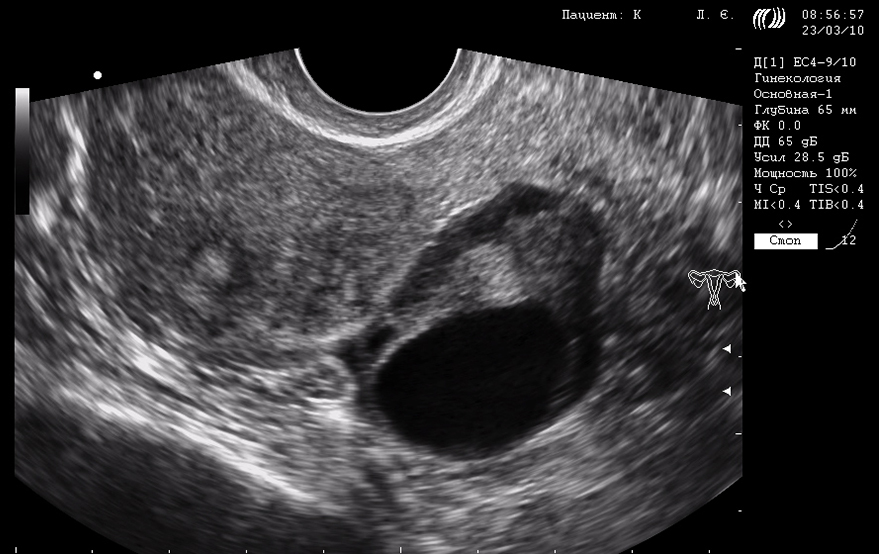

• Акушерство и гинекология
• Предстательная железа
• Исследования сосудов
• Интраоперационные исследования (нейрохирургия)
• Транскраниальная допплерография
• Кардиологические исследования

Ультразвуковая система «АНГИОИН-Соно/П-Ультра» - мощная и надежная система с оптимальным соотношением «цена/качество».

Широкая функциональность в сочетании с мобильностью

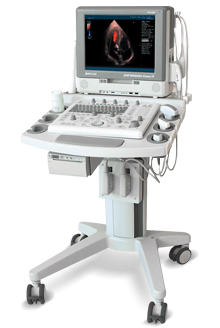

«АНГИОДИН-Соно/П-Ультра» обладает всеми функциональными возможностями стационарного ультразвукового аппарата в сочетании с портативностью.

Панель управления проста, интуитивна и по удобству не уступает панели стационарного прибора. Большой жидкокристаллический 15-ти дюймовый экран с регулируемым углом наклона, возможность одновременного подключения до 4 датчиков (с расширителем), специализированная УЗ панель управления, не связанная с основным корпусом, небольшие вес и габариты, встроенное аккумуляторное питание позволяют использовать прибор как в стационарном (на тележке), так и в мобильном варианте.

Благодаря широкому спектру областей применения, сканер «АНГИОИН-Соно/П-Ультра» может быть рекомендован как для врачей, занимающихся частной практикой, так и для оснащения амбулаторного звена системы оказания медицинской помощи, поликлиник, районных клинических больниц, а также выездных бригад оказания экстренной помощи при дорожно-транспортных происшествиях, реанимационных отделений для проведения обследований у нетранспортабельных больных.

В комплекте с тележкой использование аппарата целесообразно в условиях кабинетов ультразвуковой диагностики в качестве сканера, замещающего стационарные аппараты среднего и высокого классов, для широкого применения в общей клинической практике.

Высокое качество визуализации

Программный модуль подавления спекл-шума и улучшения изображения ProView, режим многоракурсного составного изображения, режимы тканевой и инверсной гармоник обеспечивают высокое качество визуализации.

Высокочувствительный допплер

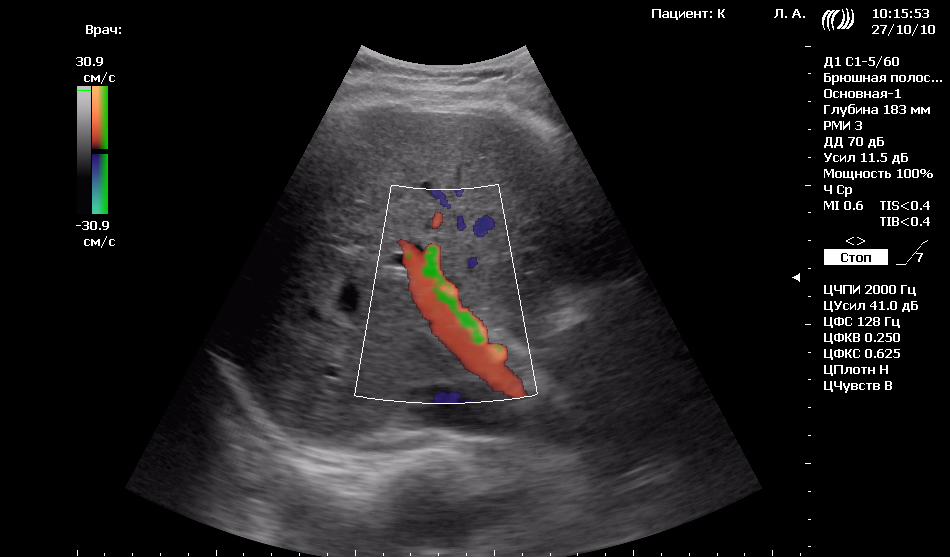

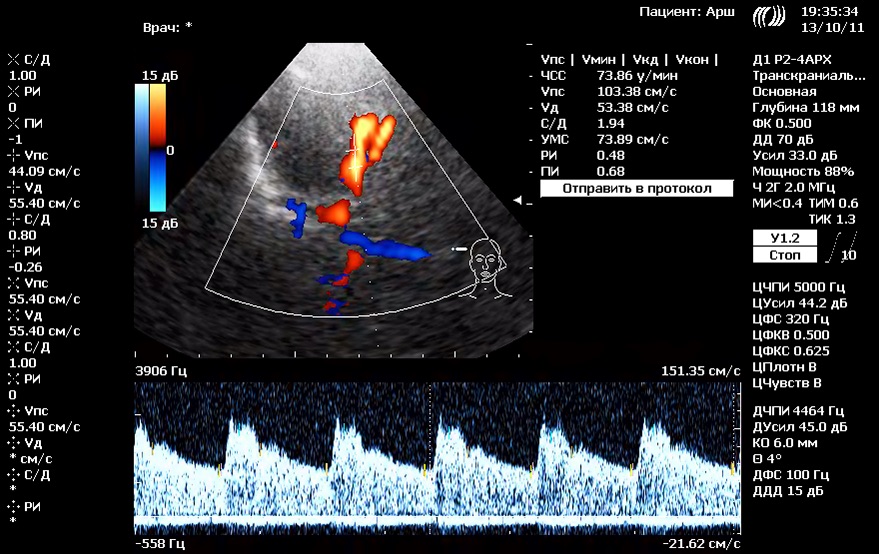

Для получения максимально высокого качества изображения с цветовым допплеровским картированием или энергетической допплерографией используется функция многоракурсного составного сканирования с использованием компьютерной обработки. Широкополосный цветовой и энергетический допплер высокой чувствительности дают прекрасную визуализированную информацию о гемодинамике как в поверхностных, так и глубоко расположенных структурах, в том числе при оценке гемодинамики сосудов Виллизиева круга (транскраниальные исследования).

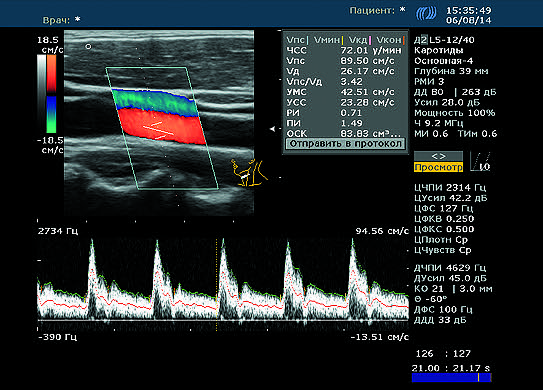

Расширенный пакет для сосудистых исследований

Импульсный допплер, цветовое допплеровское картирование, в том числе пульсирующего кровотока, энергетический допплер, энергетический направленный допплер, режим «динамический поток», а также уникальные режимы определения эластичности сосудов WTrack и цветового картирования пульсирующего кровотока Vel+X дают возможность всесторонне изучить кровоток в сосудах различных органов, оценить степень и характер кровоснабжения в обследуемых структурах.

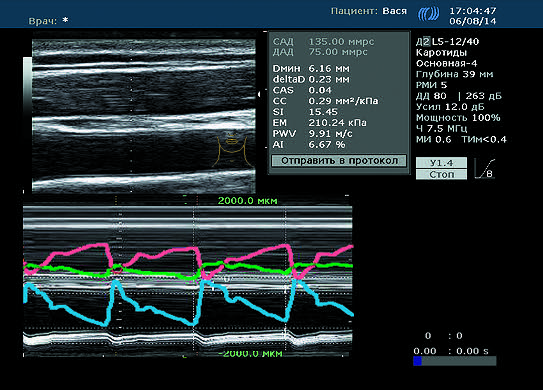

Модуль исследования эластичности сосудов WTrack

Предназначен для оценки жестко-эластических свойств стенок крупных артерий. Для оценки эластичности сосудов используются высокоточные измерения изменения диаметра сосуда в течение сердечного цикла.

Параметры оценки эластичности:

• минимальный диаметр за сердечный цикл
• изменение диаметра за сердечный цикл
• индекс артериального натяжения (Circumferential arterial strain)
• коэффициент комплаенса просвета (Cross-sectional compliance coefficient)
• индекс артериальной жесткости (Arterial stiffness index)
• модуль эластичности (модуль эластичности давления-натяжения) Elastic (Peterson’s) modulus
• скорость пульсовой волны (Pulse wave velocity); • индекс нарастания (Augmentation Index)

Режим цветового картирования пульсирующего кровотока Vel+X

Предназначен для ускорения поиска артериальных сосудов.

Режим картирования основан на совместной оценке динамики сразу четырех параметров исследуемого потока:

• изменений скорости потока в сердечном цикле
• изменений ускорения потока в сердечном цикле
• дисперсии скорости потока
• мощности доплеровского сигнала

Результаты отображаются с помощью двумерной палитры цветового картирования.

Одна координата, как и в режиме картирования скорости, отображает скорость, вторая – степень пульсации потока.

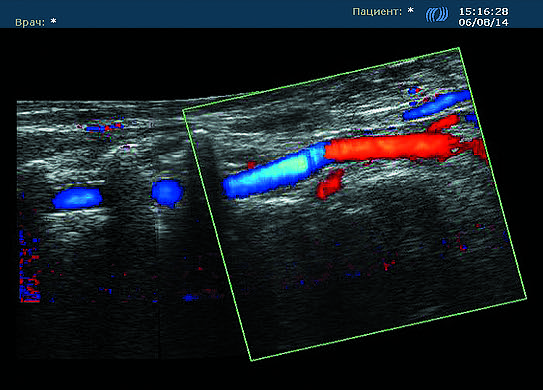

Режим панорамы

Панорамную визуализацию в реальном времени крупных органов и образований. Быстрое получение точной информации о расположении образований обеспечивает простоту измерений и эффективную диагностику.

Соноэластография - новый стандарт ультразвуковой диагностики

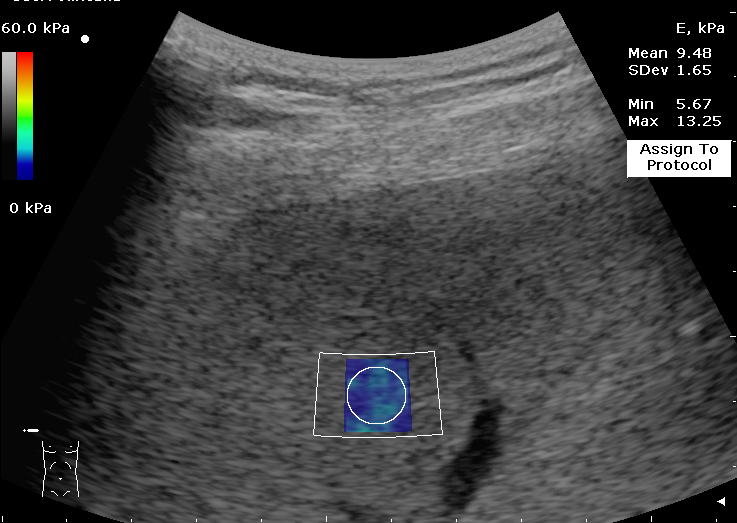

Соноэластография сдвиговой волной (сдвигововолновая эластография) – инновационный метод определения и количественной оценки в реальном времени эластичности тканей на участках с патологическими изменениями, позволяет с высокой степенью достоверности определить характер изменений в тканях различных органов. Сдвигововолновая эластография нашла широкое применение в оценке жесткости при очаговой патологии различных органов и диффузной патологии печени. Так в дифференциальной диагностике доброкачественных и злокачественных образований молочных желез, щитовидной железы и предстательной железы сдвигововолновая эластография существенно повышает возможности ультразвуковой диагностики. Режим реализован для конвексных, микроконвесных (включая эндокавитальные) и линейных датчиков, позволяет проводить измерения и сравнение эластичности тканей в любых специфических зонах интереса.

Анализ изображения происходит посредством цветового картирования оценок жесткости ткани и кодированной в виде значений модуля Юнга (E, кПа) или скорости сдвиговой волны (Ct, м/с) цветовой шкалы.

Также дополнительно рассчитываются:

• жесткость тканей минимальная

• жесткость тканей максимальная

• жесткость тканей среднее значение

• отклонение жесткости тканей от среднего значения

• относительная ошибка измерения жесткости/вязкости

• вязкость (параметр является индикативным)

Визуализация высокого качества не зависит от опыта оператора, так как не требует мануальной компрессии.

Воспроизводимость результатов. Двухмерная карта в цветовом кодировании отображается по желанию оператора рядом, наверху или внизу по отношению к обычному В-изображению.

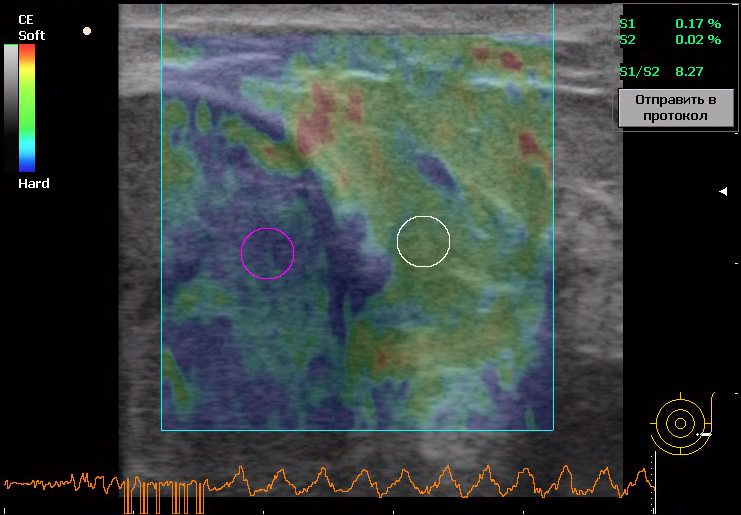

Компрессионная эластография – качественная оценка жесткости тканей с помощью измерения локальных деформаций при небольшой компрессии (сжатии) тканей, производимой непосредственно ультразвуковым датчиком. Это исключает возможность точного определения таких количественных параметров жесткости тканей, как модуль Юнга или модуль сдвиговой жесткости. В то же время возможно определение коэффициента деформации различных тканей в области интереса по отношению измеренных деформаций. Это дает возможность идентифицировать патологические ткани не только по цветовому паттерну на изображении, но и по относительной количественной характеристике.

Сочетание сдвиговолновой и компрессионной эластографии в одном сканере «АНГИОИН-Соно/П-Ультра»

Сочетание в одном сканере сдвигвоволновой и компрессионной эластографии позволяет избежать ошибочных оценок жесткости, связанных с артефактами, к сожалению, свойственными как одному, так и другому методу, т.к. в различных методиках артефакты возникают при разных обстоятельствах. В то же время наличие двух эластографических методов позволяет существенно повысить достоверность полученной информации.

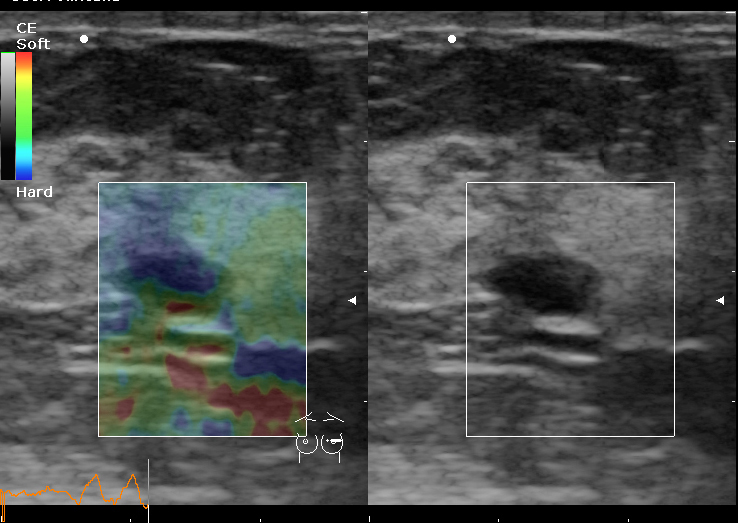

Молочная железа. В режиме сдвиговолновой  эластографии киста молочной железы (рис. слева) картируется как мягкое тканевое – это известный артефакт, когда мелкие жидкостные образования картируются как ткань. В тоже время в режиме компрессионной эластографии  (рис. справа) образование картируется, как жидкостное образование.

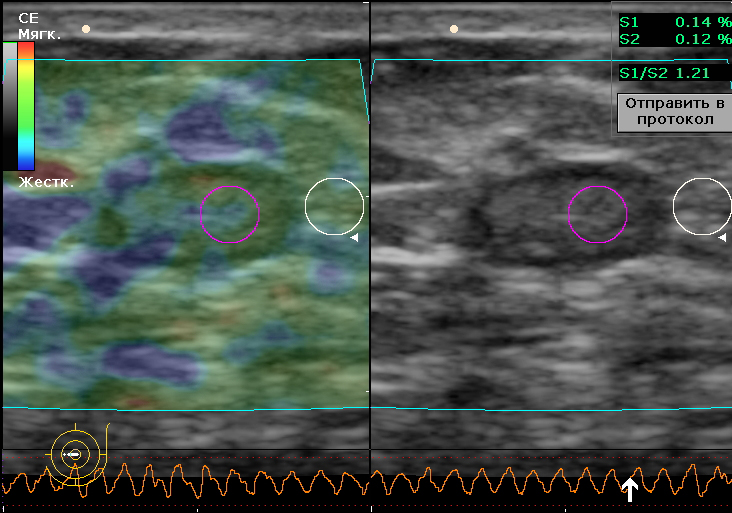

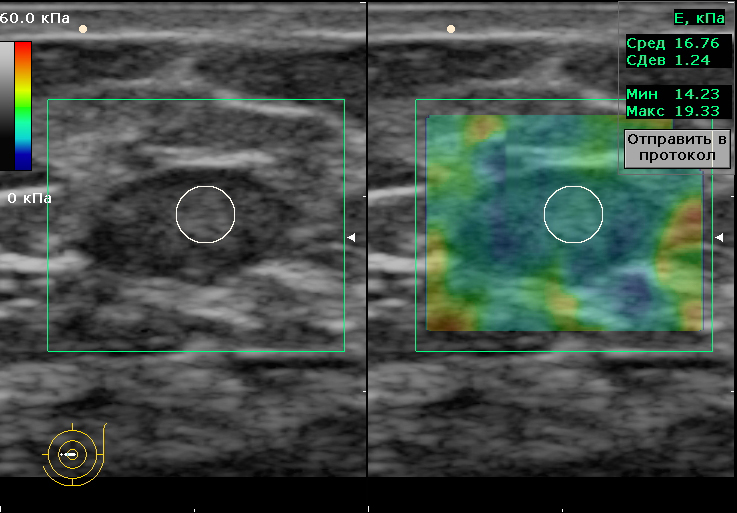

Молочная железа. Режим сдвиговолновой эластографии (рис. слева). Средняя жесткость образования 16 кПа, что соответствует мягкому - доброкачественному образованию. Режим компрессионной эластографии (рис. справа) подтверждает полученный результат – коэффициент деформации 1.21, что соответствует доброкачественному образованию.

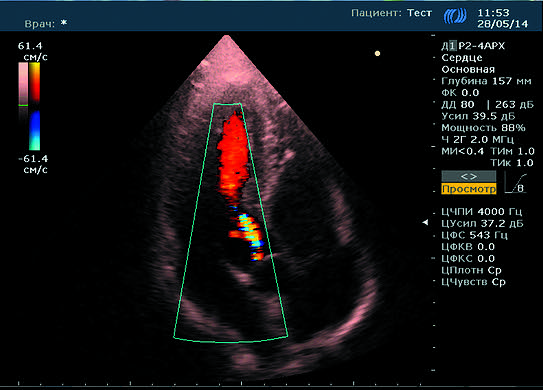

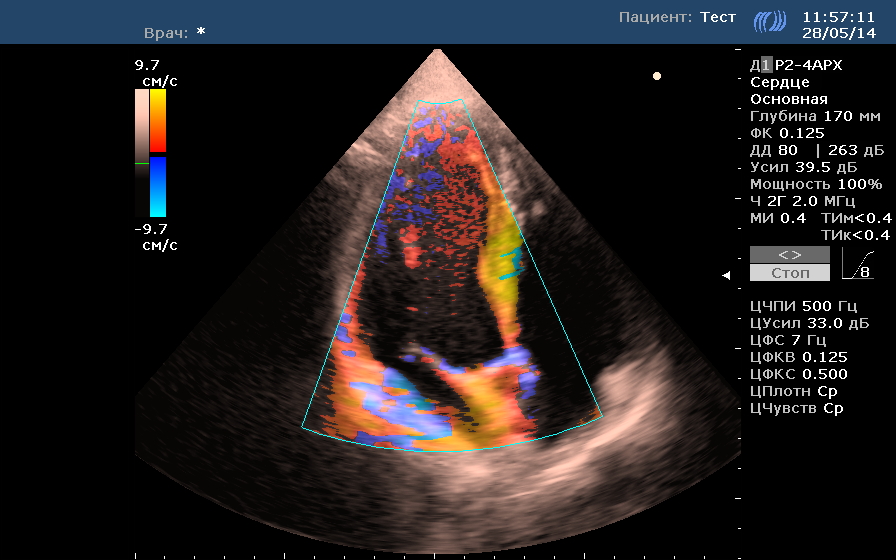

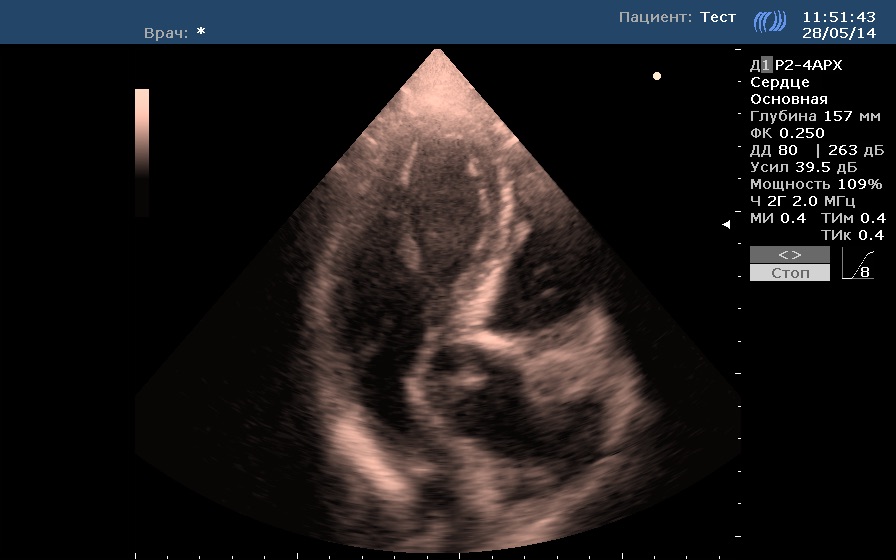

Кардиологический пакет

Пакет включает цветовое тканевое допплеровское картирование, М-режим, цветной анатомический в том числе, постоянно-волновой и импульсно-волновой тканевый допплер, синхронизацию ЭКГ с УЗ-изображением, что позволяет измерить скорость движения любой точки миокарда в течение сердечного цикла и оценить динамику миокарда с высоким временным разрешением.
