Технология MultiWave дает возможность получать изображения безупречного качества с исключительными свойствами
Aixplorer® применяет высокие технологии, обеспечивает необходимую четкость визуализации, позволяет получать адекватные характеристики исследуемых тканей.
С помощью Aixplorer® Вы сможете работать уверенно, Ваша диагностика станет надежной.
Мощные высокоэффективные патентованные адаптивные технологии Aixplorer® для обработки изображения устраняют случайные интерференционные помехи и оптимизируют разграничение тканей при сохранении высокого качества пространственного разрешения. Принципиально новая функция SuperRes является новой разработкой в отрасли. Она дает возможность адаптивной регулировки на четырех уровнях, что улучшает качество визуализации тканей.
Ткани человеческого организма различны по своим свойствам. Aixplorer учитывает это с помощью функции TissueTuner, обеспечивающей пять режимов настроек определения плотности сканируемой ткани, и динамически настраивает параметры системы, в соответствии со скоростью прохождения ультразвукового луча в исследуемом участке. Функция TissueTuner позволяет усиливать латеральное и контрастное разрешение и лучше очерчивать нормальные и анормальные тканевые структуры.
Никогда прежде построение пространственного ультразвукового изображения на основе технологий компьютерной томографии не позволяло добиться столь четкого и быстрого сканирования. Функция SuperCompound™ комбинирует результаты сканирования зоны под различными углами направления луча. Это позволяет получать четкие и непрерывные изображения границ тканей, при уменьшении интерференциальных помех и отличном контрастном разрешении. Использование функции TissueTuner в соединении с функцией SuperCompound™ позволяет существенно улучшить пространственное разрешение и получать точные и ясные изображения.
Наша широкополосная технология позволяет с помощью режима тканевой гармоники добиваться исключительно высокого контрастного разрешения при значительном уменьшении количества артефактов.
При помощи функции Auto TGC путем простого нажатия кнопки возможно оптимировать силу детектированного сигнала для всего изображения. Новая конфигурация режима компенсации усиления сигнала по глубине (TGC) включает в себя специфические тканевые алгоритмы и удобные для оператора регулировочные опции. При необходимости более точной регулировки система Aixplorer располагает режимом ручного контроля ManualTouch™ TGC, символ которого вы-веден на сенсорный дисплей.
Широкополосный цветовой и энергетический допплер особо высокой чувствительности дают визуализированную информацию о гемодинамике как в поверхностно лежащих, так и глубоко расположенных структурах. В системе Aixplorer впервые применяется функция пространственного сложно-составного ультразвукового сканирования с использованием компьютерных технологий для получения максимально высокого качества изображения с цветовым допплеровским картированием или энергетической допплерографией. При этом обе функции синхронно обеспечивают получение изображения исследуемого участка.
Многоволновая технология MultiWave - внедряет в ультразвуковую диагностику новейшую технологию: эластаграфию сдвиговых волн ShareWave
Шаг в будущее с новой парадигмой изображения. Эластография в режиме реального времени, независимая от квалификации оператора и воспроизводимые результаты в цифровом выражении.
С древних времен пальпация была единственном методом для определения плотности ткани. Этот метод субъективен, и многие области в организме человека вообще недосягаемы для рук врача. А что, если Вы сможете оценивать эластичность или плотность тканей дистанционно, используя технологию, не зависящую от умений пользователя, причем результаты обследования можно будет воспроизвести и выразить в цифровых показателях?
Ваш обычный рабочий процесс при этом не изменится, но Вы получите изображения в реальном времени, быстро и просто. Да, Вы можете этого добиться только с помощью эластографии ShearWave!
Вы помещаете датчик на поверхность тела пациента, при этом не требуется дополнительного механического давления. Aixplorer производит в реальном времени цветовую карту, определяющую свойства ткани в исследуемой зоне интереса.
Технология ShearWave дает возможность получить объективное эластогра-фическое изображение, в котором каждый пиксел изображения может быть отдельно обсчитан, независимо от характера окружающей ткани.
Эластография ShearWave дает возможность объективно оценить в цифровом выражении местную эластичность ткани. Эластография ShearWave не полагается на метод мануальной компрессии, поэтому получаемые результаты последовательны.
Вы можете сравнивать и отслеживать область, вызывающую интерес, в течение определенного времени, при этом получая численные параметры. Это обеспечивает дополнительную надежность в диагностике и показывает объективные результаты.
Aixplorer производит изображение, называемое эластографической картой. Она демонстрирует эластичность или плотность ткани в цветовом кодировании. Эластичность ткани количественно определяется на основе скорости распространения в ней сдвиговой волны.
Исходя из хорошо известного модуля упругости Юнга, эластичность ткани можно определить, так как скорость распространения звуковой волны измерима. Вы можете получить не только локальную оценку эластичности ткани в килопаскалях на двухмерной карте. При помощи функции Q-Box может быть измерен любой пиксел визуальной информации в интересующей Вас зоне лечения при последующих обследованиях.
Aixplorer® является единственной ультразвуковой медицинской системой, в которой использована особенная запатентованная многоволновая технология MultiWave™ фирмы SuperSonic Imagine. Основой этой технологии является одновременное использование обычных ультразвуковых волн и сдвиговых волн, что даёт возможность получать количественное выражение эластичности исследуемых тканей в режиме реального времени.
Система Aixplorer® полностью отвечает требованиям врачей по количественному анализу эластичности тканей при проведении не-инвазивной процедуры сканирования.
Система Aixplorer® в ходе ультразвукового обследования:
Последовательно генерируемые сверхскоростные ультразвуковые сигналы фокусируются в тканях на различной глубине.
Сдвиговые волны регистрируются при помощи функции UltraFast Imaging - высокоскоростной (20.000 Гц) системы получения изображения.
Скорость распространения сдвиговой волны напрямую зависит от степени эластичности исследуемого участка ткани. Данная зависимость может быть выражена количественно в килопаскалях.
Эта технология позволяет генерировать в организме сдвиговые волны. Система Aixplorer располагает уникальным набором ультразвуковых датчиков. Они генерируют сдвиговые волны в ткани исследуемого участка, на котором фокусируется подаваемый ультразвуковой сигнал. Сигналы подаются последовательно, один за другим и могут фокусироваться на различной глубине. Получаемые в результате волны усиливаются естественным образом, формируя конус Маха, что повышает эффективность их распространения.
Позволяет производить эластографию с использованием сдвиговой волны в режиме реального времени, при этом поверхность датчика не нагревается, не требуется фазы охлаждения. Процесс обследования полностью понятен для пациента.

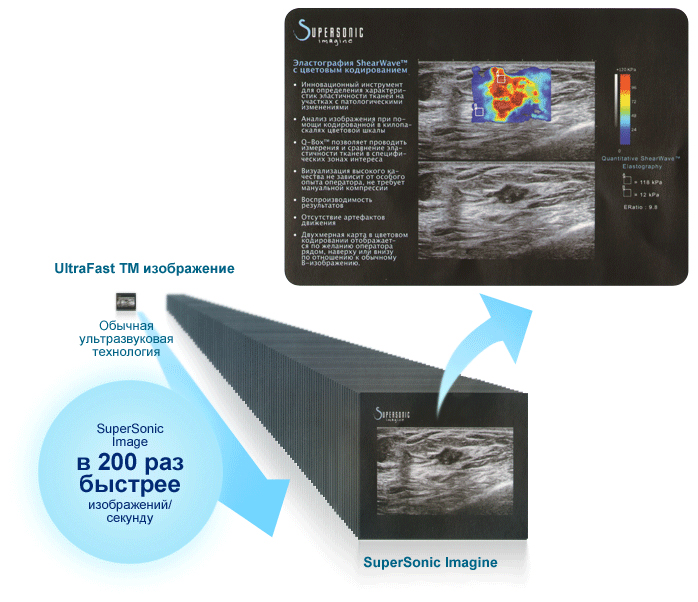

Функция UltraFast Imaging является инновационной технологией, она позволяет ре¬гистрировать распространяющиеся с очень высокой скоростью в тканях сдвиговые волны. Чтобы зарегистрировать движение сдвиговой волны, частота дискретизации должна составлять не менее 5.000 Гц. Система Aixplorer - первая и единственная на сегодняшний день ультразвуковая система, которая воспринимает информацию с частотными характеристиками до 20.000 Гц. Она может обрабатывать снимки в 200 раз быстрее, по сравнению с другими ультразвуковыми системами.
Такая скорость достигается благодаря используемому в ней принципиально иному подходу. Формирование ультразвукового луча и преобразование процесса сканирования передаётся с аппаратного уровня в систему программного обеспечения, в котором линейная обработка сигналов заменена на параллельную. При помощи UltraFast Imaging можно получить полное изображение при одной обработке плоским фронтом волны.
Система Aixplorer генерирует сдвиговые волн при помощи функции SonicTouch, регистрирует их при помощи функции UltraFast Imaging и затем измеряет скорость их распространения. На основе полученных результатов составляется цветовая карта эластографии ShearWave. В соответствии с формулой модуля упругости Юнга, эластичность ткани может быть рассчитана, исходя из скорости распространения сдвиговых волн.
В результате действительная эластичность ткани исследуемой области, выраженная в килопаскалях, отображается с помощью цветового картирования, наряду с обычной визуальной информацией в виде В-изображения. Карта с цветовым кодированием демонстрирует плотную ткань, характеризующуюся высокими показателями в килопаскалях, в красной цветовой гамме. Мягкая ткань с низкими показателями в килопаскалях изображается в голубой цветовой гамме.
Цветовое кодирование и размер цветового окна ShearWave могут изменяться так, как это Вам удобно. Более того, эластограмму ShearWave можно быстро и просто получить в ходе обычного рабочего процесса, и она может быть интерпретирована радиологом. При этом нет необходимости в использовании кинопетли и просмотра серии в целях выбора лучшего изображения. В дополнение к этому изображение можно непрерывно обновлять в режиме реального времени, а измерение локальной эластичности ткани осуществлять с миллиметровым разрешением.
Наряду с определением локальных показателей эластичности ткани, Aixplorer предлагает особенную функцию Q-Box для получения точных количественных параметров плотности ткани исследуемого участка. При помощи Q-Box Вы можете измерить эластичность ткани в килопаскалях в любой интересующей области. Вы можете замерить эластичность ткани одного конкретного участка.
Вы можете измерить показатели другого участка ткани при помощи второго Q-Boх, если Вы хотите сравнить их между собой. Как абсолютные показатели, так и их соотношение могут обеспечить Вас важной количественной информацией, необходимой для диагностики.
