Технологии и инновации

Объемная визуализация

Система HD11 XE делает четырехмерную визуализацию (4D) одним из основных направлений ультразвуковой диагностики благодаря использованию платформы, которая уникальным образом сочетает в себе  универсальность и качество. Система позволяет плавно переходить от режимов 2D и доплера к 4D-визуализации поразительного качества. Высокоэффективная архитектура прибора поддерживает непрерывное формирование и вывод на экран точных объемных изображений с возможностью количественного анализа. Вы легко сможете выполнять визуализацию одновременно с измерениями в трех плоскостях.

Множество инновационных технологий доступны при работе как непосредственно на системе, так и вне системы. Они обеспечат удивительное качество визуализации и возможность повысить эффективность исследований за счет изменения метода получения  и отображения ультразвуковых данных.

• После получения объемных данных вы можете воспользоваться функцией iSlice для поиска изображений, обеспечивающих наилучший обзор и содержащих наиболее ценную информацию для анализа и диагностики. Вы можете настроить формат отображения двухмерных изображений (4, 9, 16 или 25) на основе результатов точного разделения объемной сканограммы на срезы. Таким образом, у вас есть возможность управлять полученными данными в соответствии с задачами исследования.

  При повороте объемного изображения двухмерные изображения обновляются, отражая выбранный ракурс. Это происходит мгновенно, благодаря чему вы постоянно работаете с точными визуальными данными.
• Функция «толстого среза» позволяет выбрать нужный срез изображения, управляя его толщиной и другими параметрами. За счет этого обеспечивается оптимальное контрастное разрешение и более качественная визуализация анатомических структур.

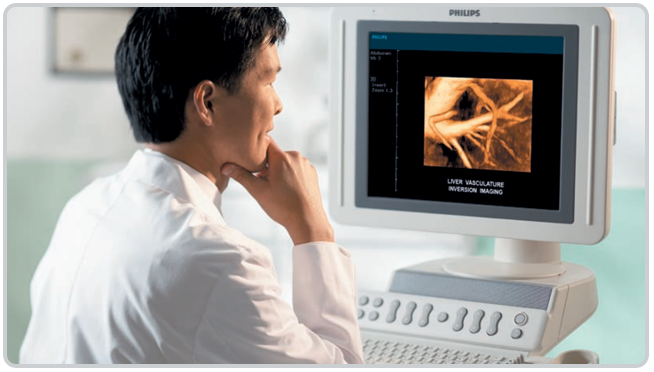

• Инверсия — это метод объемного отображения, обеспечивающий прямую визуализацию анэхогенных структур, таких как камеры и крупные сосуды сердца плода.
• Инверсия цвета позволяет визуализировать направленный кровоток на инвертированном объемном изображении.
• Технология STIC эхокардиографии плода в режиме 3D (пространственно-временная корреляция изображения) позволяет отображать сердцебиение плода во множественных плоскостях с сохранением пространственных взаимосвязей в плоскостях B и C. Благодаря этому обеспечивается более детальное отображение клапанов сердца плода, а также кинетики стенок, что облегчает обнаружение аномалий во время стандартных акушерских исследований.

Полный набор функций для кардиологических исследований, включая стресс-эхокардиографию

Универсальность HD11 XE позволяет довести ее до уровня полностью цифровой системы для визуализации сердца и сосудов, благодаря чему вы получите больше клинических возможностей и ценных функций. Возможно подключение таких мощных приложений, как пакет углубленного количественного анализа QLAB, стресс-эхокардиография, контрастная визуализация и чреспищеводная эхокардиография, позволяющих расширить диапазон средств визуализации сердца и сосудов.

• Опция стресс-эхокардиографии полностью интегрирована в пользовательский интерфейс для быстрого получения изображений с высоким разрешением и вывода их на экран с гибкими возможностями просмотра.
• Анатомический M-режим для выполнения более точных измерений параметров сердечных камер, стенок, а также фракции выброса. Это облегчает удержание линии M-режима перпендикулярно анатомической области даже в случаях аномальной формы или смещения сердца.
• Тканевый доплер (TDI), в том числе цветовой, для оценки направления и временных характеристик функции миокарда, а также импульсно-волновая доплеровская визуализация тканей для картирования скорости движения стенок сосудов и сердечной ткани.

Контрастная визуализация

Опция контрастной визуализации дает возможность использовать систему HD11 XE для обнаружения гармонических сигналов контрастного вещества с помощью датчиков S3-1 и C5-2. Создается однородное поле, обеспечивающее более ровный сигнал от контрастного вещества по всему сектору.
Оптимизированные настройки системы контрастирования ЛЖ на HD11 XE позволяют сократить разрушение контрастного вещества и облегчают эксплуатацию системы за счет сведения к минимуму необходимости ручной регулировки. Все это в совокупности обеспечивает более полную визуализацию контраста по всему изображению.

Панорамная визуализация

Опция панорамной визуализации обеспечивает формирование изображения с расширенным полем обзора. Эта функция предполагает создание серии изображений в режиме реального времени по мере латерального перемещения датчика пользователем по анатомической структуре. По завершении сканирования система генерирует панорамное мозаичное изображение. Это панорамное изображение дает контрольную область обзора большего размера для документирования пространственных взаимосвязей структур.
