Кардиология

Новая эра в ультразвуке премиум-класса: исследования сердца и сосудов

Новые задачи мирового здравоохранения

Беспрецедентные достижения в ультразвуке премиум-класса могут помочь снизить нагрузку на больницы и медицинские центры, которые должны постоянно повышать качество своих услуг, не забывая об экономической эффективности.

Их цель сегодня – быстрая и точная постановка диагнозов с первого раза. В наши дни ультразвуковые системы премиум-класса должны обеспечивать повышенную клиническую информативность каждого сканирования, более высокую скорость, согласованность и удобство проведения исследований, а также повышенный уровень диагностической уверенности даже в случае технически сложных пациентов.

Ключевые мировые тенденции в ультразвуке:

• Непрекращающийся поиск максимально доступных и эффективных решений для высококачественного обслуживания пациентов
• Эхокардиография как предпочтительный режим визуализации с ежегодным увеличением объемов исследований
• Усиление роли эхокардиографии как метода, используемого у постели больного (например, в отделении скорой помощи) и увеличение количества пациентов, направляемых к кардиологам для последующего обследования



Представляем новую эру ультразвуковых систем премиум-класса для исследований сердца и сосудов

Это наша самая мощная архитектура, когда-либо использованная в ультразвуковой визуализации. Она затрагивает все аспекты получения и обработки акустических данных и позволяет по-настоящему прочувствовать эволюцию ультразвука в более основательный метод визуализации. Платформа поддерживает запатентованные датчики xMATRIX и передовой модуль Anatomical Intelligence и обеспечивает самый высокий уровень характеристик в премиум-классе.





Более уверенная постановка диагнозов даже самым сложным пациентам

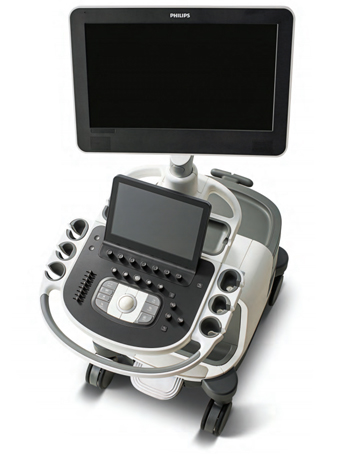

EPIQ 7 – это новое направление в ультразвуке премиум-класса, которое обеспечивает бескомпромиссный уровень клинических характеристик, соответствующий требованиям самых взыскательных современных практик.



Наша самая мощная архитектура, когда-либо использованная в ультразвуковой визуализации

Характеристики EPIQ затрагивают все аспекты получения и обработки акустических данных и позволяют по-настоящему прочувствовать эволюцию ультразвука в более основательный метод визуализации.

Технология nSIGHT от Philips – совершенно новый подход

Запатентованная Philips технология nSIGHT – это совершенно новый бескомпромиссный подход к формированию ультразвуковых изображений. В отличие от традиционных систем, которые формируют изображения построчно, nSIGHT обеспечивает оптимальное разрешение изображений на пиксельном уровне.

Уникальная архитектура

Запатентованная технология nSIGHT включает новый точный формирователь луча и мощную массовую параллельную обработку. Уникальная архитектура захватывает огромное количество акустических данных, а затем преобразовывает идеально сфокусированные лучи, обеспечивая точное разрешение каждого пикселя изображения.

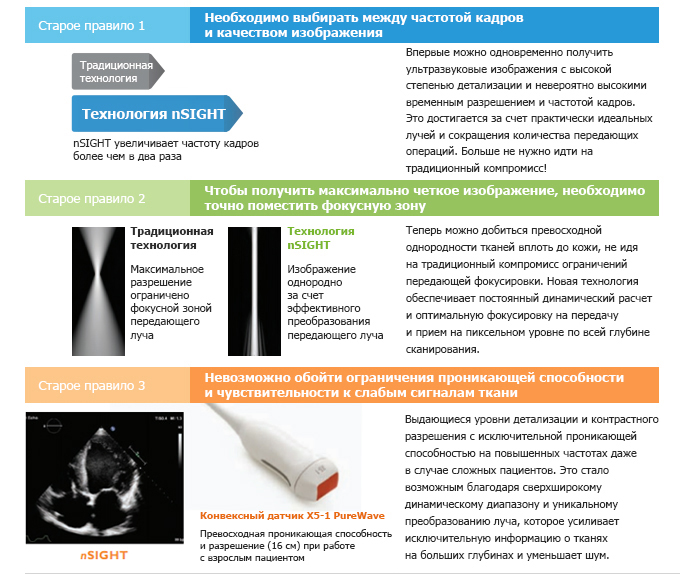

Долой старые правила! Да здравствует новая реальность!

Технология nSIGHT нарушает правила традиционного ультразвука и обеспечивает новые уровни клинических характеристик.



Качество изображения: цифры говорят сами за себя

Сравнение EPIQ 7 с традиционными системами премиум-класса демонстрирует качественно новые достижения в характеристиках визуализации:**

• Увеличение проникающей способности на 30% (проникающая способность = возможность сканирования на глубине с поддержкой разрешения, необходимого для проведения исследования)**
• Увеличение осевого разрешения на 15% (увеличение разрешения по всей глубине изображения)*
• Все это при увеличении частоты кадров

* Зависит от датчика, приложения и ткани

** Количественное инженерное исследование, в котором система EPIQ 7 сравнивалась с ультразвуковой системой Philips iE33.



Максимальное использование уникальных клинических возможностей

Ранее компания Philips представила передовые инновационные технологии xMATRIX и PureWave. Теперь их возможности расширяет революционная архитектура nSIGHT, лежащая в основе EPIQ 7.

хMATRIX – самая передовая универсальная технология ультразвуковых датчиков

Ни одна другая ультразвуковая система премиум-класса не способна поддерживать полный набор наиболее инновационных ультразвуковых датчиков. xMATRIX предлагает все режимы в одном датчике: 2D, М-режим, цветной доплер, доплер, iRotate, Live xPlane, Live 3D, Live 3D Zoom и Live 3D Full Volume. Переключать их можно одной кнопкой.

Технология nSIGHT расширяет возможности хMATRIX

Использование режима Live xPlane для одновременной визуализации в двух плоскостях с полным разрешением, т.е. получения вдвое больше клинической информации за то же самое время. Почти изовоксельное разрешение любых плоскостей в объеме. Теперь все это возможно.



Технология nSIGHT расширяет возможности PureWave в визуализации технически сложных пациентов

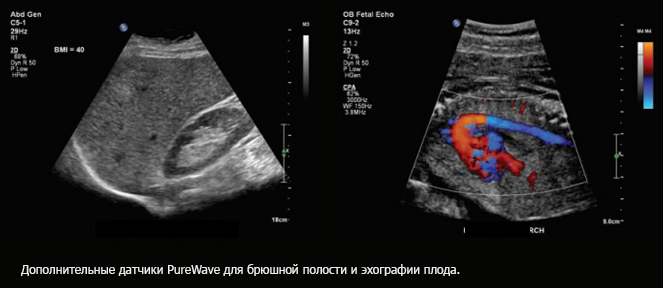

Технология кристаллов PureWave – это самый большой прорыв в пьезоэлектрических материалах датчиков за 40 лет. Чистые однородные кристаллы PureWave на 85% эффективнее традиционных пьезоэлектрических материалов, что обеспечивает исключительную работу датчиков.

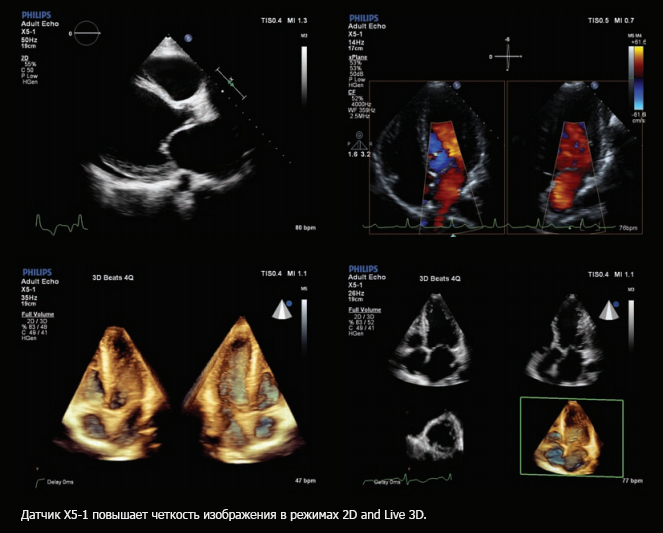

Данная технология с помощью одного датчика обеспечивает повышенную проникающую способность у сложных пациентов, а также отличное детализированное разрешение. Технология PureWave присутствует во всех датчиках хMATRIX.

Технология PureWave – это новые возможности визуализации технически сложных пациентов в широком диапазоне приложений кардиологической платформы. Средин них датчик PureWave C5-1 и новый датчик PureWave C9-2 для трудно визуализируемой брюшной полости и эхографии плода.

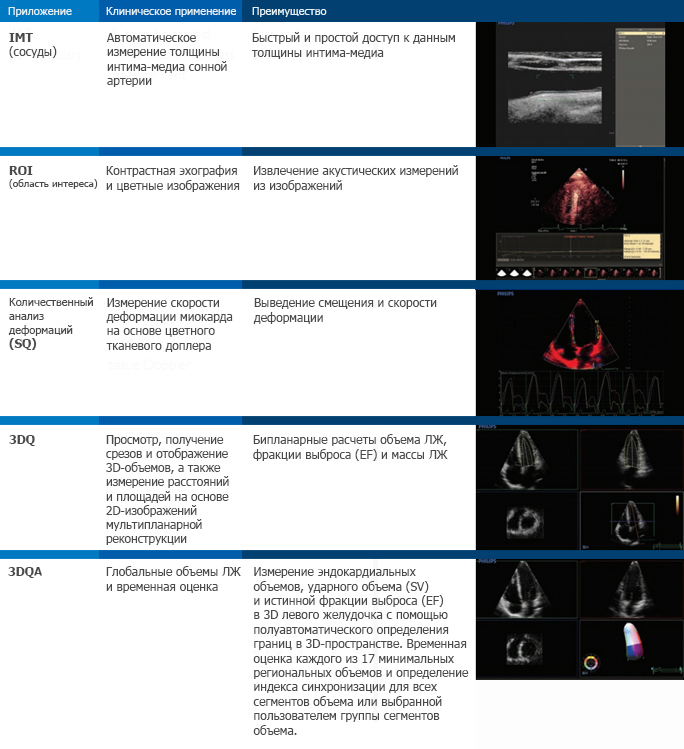

Приложения для количественного анализа

EPIQ 7 предлагает широкий выбор высокотехнологичных приложений для количественного анализа информации ультразвуковых изображений.

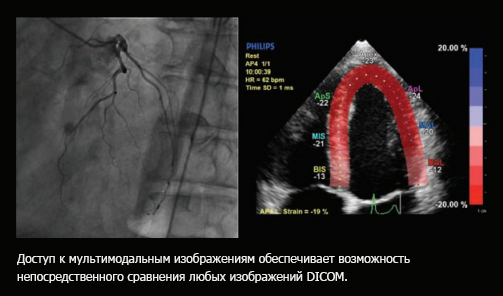

Доступ к мультимодальным изображениям

EPIQ 7 позволяет просматривать КТ, МРТ, интервенционные рентгеновские снимки, рентгеновские снимки сердца  и ультразвуковые изображения, полученные через DICOM. Прошлые и текущие исследования можно сравнивать без использования внешнего считывающего устройства. Мультимодальные изображения можно просматривать даже непосредственно во время визуализации.



Интервенционное применение

Использование технологии EchoNavigator посредством цифрового сетевого подключения улучшает коммуникацию во время структурных вмешательств с использованием трехмерной чреспищеводной эхокардиографии. Пользователи могут видеть различные изображения анатомии в режиме Live 3D TEE, использовать возможности виртуального сканирования и совмещения ультразвуковых и флюороскопических изображений.

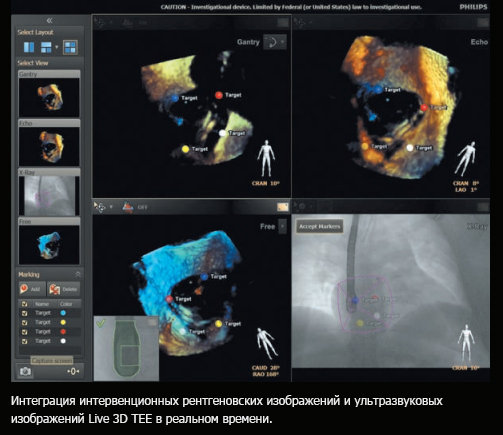

Интеграция флюороскопических изображений и ультразвуковых изображений Live 3D TEE в реальном времени с помощью EchoNavigator обеспечивает автоматическую регистрацию и отслеживание прямо у операционного стола.



Абсолютно новый пользовательский опыт

EPIQ 7 – это совершенно новый взгляд на взаимодействие пользователя с ультразвуковой системой премиум-класса. Простота использования, рабочий процесс, эргономика, портативность… мы коренным образом изменили все аспекты работы с системой, сохранив великолепную интуитивность.



Более 80% специалистов УЗД испытывают боли, связанные с профессией, из них более 20% вынуждены оставлять работу по этой причине.1 Новый планшетный интерфейс EPIQ 7 существенно уменьшает количество нажатий на клавиши, движений (на 40-80%) и шагов исследований (на 15%).*

Усовершенствованный рабочий процесс

Дизайн платформы позволяет пользователю проводить исследования, пройдя минимальное обучение. Функции автоматизации обеспечивают эффективность на всех этапах исследования. Например, Real Time iSCAN (AutoSCAN) постоянно автоматически оптимизирует параметры усиления и компенсации усиления по времени для оптимального качества изображений в режимах 2D, 3D и 4D.

Удивительная портативность

EPIQ 7 весит всего 104,3 кг. Это самая легкая в своем классе система, на 40% легче, чем самая тяжелая система премиум-класса. EPIQ 7 легко транспортировать как по ковровым покрытиям, так и по кафельным полам.

Просто переведите систему в спящий режим, перевезите и вновь запустите за считанные секунды. Складывающийся монитор уменьшает высоту системы при транспортировке, крючки для кабелей и лоток обеспечивают мобильность. Беспроводная связь по DICOM† расширяет возможности.



Библиотечная тишина

EPIQ 7 работает почти бесшумно. Согласно результатам испытания, шум от работы EPIQ 7 достигает 37-41 дБ, что эквивалентно звуку в библиотеке.

Комфорт при сканировании

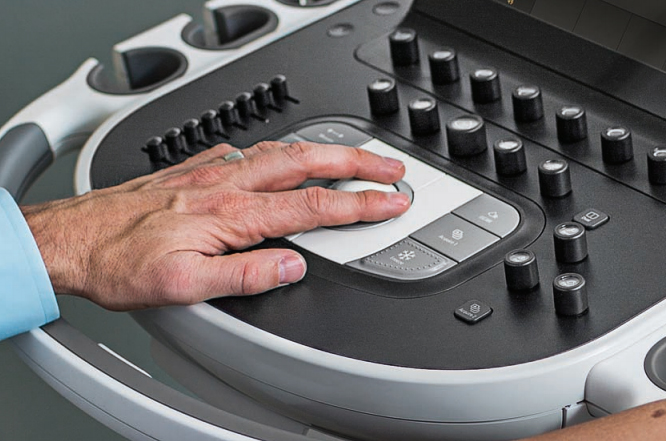

Регулировка положения панели управления и 54,6-сантиметрового ЖК-монитора с углом вращения 720° позволяет их эргономичное размещение относительно сидящего или стоящего пользователя для комфортного сканирования.



Встроенная эффективность

Встроенные инструменты эффективности помогают повысить пропускную способность кабинета ультразвуковой диагностики и согласованность исследований.

SmartExam

Технология SmartExam уменьшает время исследования на 30-50%, а также снижает количество нажатий на клавиши (в некоторых исследованиях их число может уменьшаться на 300). Кроме того, SmartExam повышает согласованность исследований, проводимых разными пользователями.

Технология обеспечивает возможность быстрой и простой настройки, точных согласующихся аннотаций, автоматического переключения режимов и получения уведомлений об отсутствии определенных изображений, что ускоряет проведение исследований.

Это позволяет больше концентрироваться на пациентах и меньше на требованиях, а также уменьшить количество повторяющихся действий, снизить стресс, повысить качество планового технического обслуживания и эффективность работы отделения.

Функция Auto Doppler для визуализации сосудов

Функция Auto Doppler сокращает количество шагов размещения цветового окна и контрольного объема с десяти до трех, а также сокращает количество повторных нажатий на клавиши в среднем на 67,9%.

Активные исходные данные

Активные исходные данные обеспечивают возможность постобработки многих параметров исследования.

Мастер настройки

Мастер настройки позволяет легко настроить систему, задать пользовательские конфигурации и быстро начать работу.
Удобство просмотра информации и эффективность работы даже в темных помещениях обеспечивает большой широкий 54,6-самнтиметровый экран, а также встроенная подсветка клавиатуры, элементов панели управления и портов датчиков.

EPIQ 7 – простая забота об экологии

EPIQ 7 – одна из самых экологичных систем, которые мы когда-либо создавали. Она потребляет на 25% меньше энергии, чем наши предыдущие ультразвуковые системы премиум-класса.



Интеллект, который превращает изображения в ответы

EPIQ 7 – наша самая интеллектуальная ультразвуковая система премиум-класса с полным набором простых в использовании инструментов количественного анализа, которые превращают воспроизводимые данные в информацию, направляющую лечение.

Технология Anatomical Intelligence – основа EPIQ 7

Сейчас врачи могут получать больше информации, чем когда-либо ранее. Поэтому им необходимы инструменты, которые бы упрощали и ускоряли процесс получения воспроизводимых данных и превращения их в ценную информацию для пациентов.

В основе мощной архитектуры EPIQ 7 лежит эксклюзивная технология Anatomical Intelligence Ultrasound (AIUS), призванная превратить пассивную ультразвуковую систему в активное адаптивное устройство. Автоматическое распознавание анатомий, протоколы для автоматической функциональности и зарекомендовавший себя количественный анализ упрощают проведение исследований, повышают их воспроизводимость и обеспечивают новые уровни клинической информации.

Использование встроенных моделей для упрощения исследований

Благодаря технологии AIUS, которая включает библиотеки данных моделей органов, собранные с помощью различных методов визуализации, мы получаем платформу, которая позволяет преобразовать данные, полученные в ходе исследования, в индивидуальную модель органа пациента или область интереса и получать полезную информацию быстрее и проще, а также с меньшей подготовкой.

Сложное моделирование на основе данных, собранных у сотен пациентов с различными состояниями, приводит атласные формы в соответствие с органом конкретного пациента.

AIUS – это не только автоматизация повторяющихся шагов, но и полноценный компьютерный анализ с минимальным вмешательством пользователя и использованием анатомического интеллекта для получения необходимых результатов. В действительности многие наши инструменты включают технологию ZeroClick*, то есть после загрузки делают все без участия пользователя.

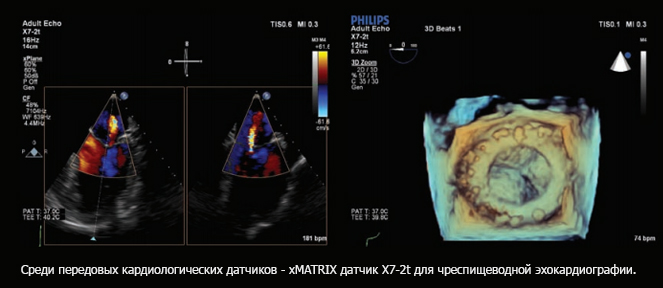

Расширение возможностей чреспищеводной эхокардиографии xMATRIX в интервенционных процедурах

Благодаря технологии EchoNavigator ультразвуковая система EPIQ 7 и рентгенологическая система Philips Allura Xper создают мощную комбинацию, которая обеспечивает новый уровень эффективности в операционной. EchoNavigator цифровым образом связывает ультразвуковые и рентгеновские изображения на основе анатомических данных. Отображаются оба активных изображения, которые постоянно совмещаются, даже если одно изображение вращают.

Автоматизация

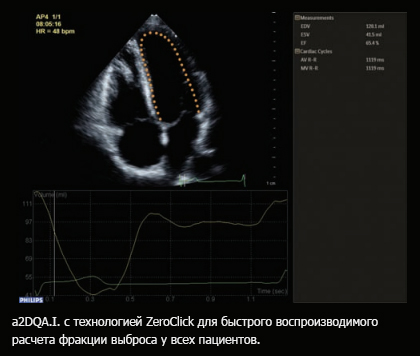

Автоматизированный количественный анализ в 2D (a2DQA.I.) с технологией ZeroClick для взрослой и детской эхографии

Идеальный инструмент для любого кабинета УЗИ. Использует технологию AIUS для автоматического распознавания области интереса, вызова приложения количественного анализа и быстрого доступа к расчетам фракции выброса в 2D и объемам. Автоматический расчет фракции выброса доступен во время исследования и включен в ежедневный протокол.

* Редактируемая опция

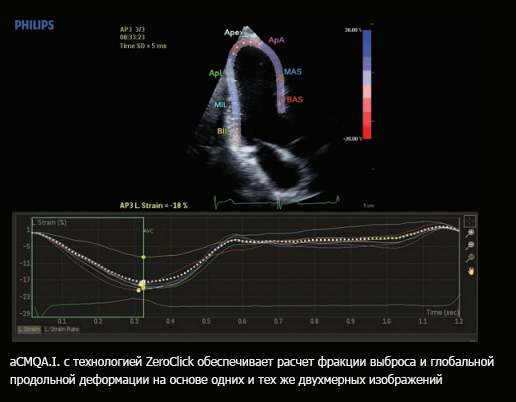

Автоматизированный количественный анализ движения сердца (aCMQA.I.) с технологией ZeroClick для исследований взрослых пациентов

Данный инструмент обеспечивает воспроизводимые измерения глобальной продольной деформации на основе отслеживания спекл-шумов в режиме 2D. Также проводится точный расчет фракции выброса за счет автоматического распознавания области интереса и вызова соответствующего приложения.



Навигация

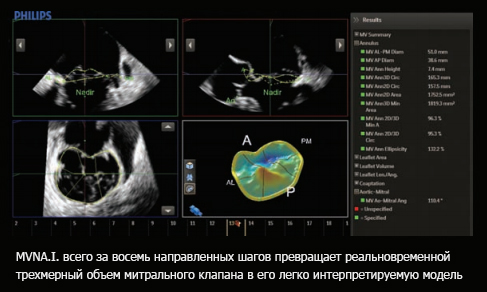

Mitral Valve NavigatorA.I.  (MVNA.I.)

Данный инструмент всего за восемь направленных шагов превращает реальновременной трехмерный объем митрального клапана в его легко интерпретируемую модель и обеспечивает доступ к полному списку измерений и вычислений. По сравнению с доступными ранее инструментами, MVNA.I. сокращает количество щелчков при моделировании и измерениях на 89%.



MVNA.I. cокращает шаги в каждой части процесса:

• При получении данных о кольце количество щелчков сокращается на 74%, что также обеспечивает трассировку створки без участия пользователя.
• MVNA.I. полностью ведет процесс, используя простые команды и понятную графику, что упрощает работу в сравнении с предыдущими инструментами для количественного анализа митрального клапана.
• Результаты MVNA.I. можно видеть на экране по мере появления, что ускоряет процесс доступа к необходимым данным.
