Где искать лёгочные вены?

Визуализировать лёгочные вены - непростая задача, особенно для новичков. Они видны не в любой позиции.

В статье

https://www.jiaecho.org/temp/JIndianAcadEchocardio...

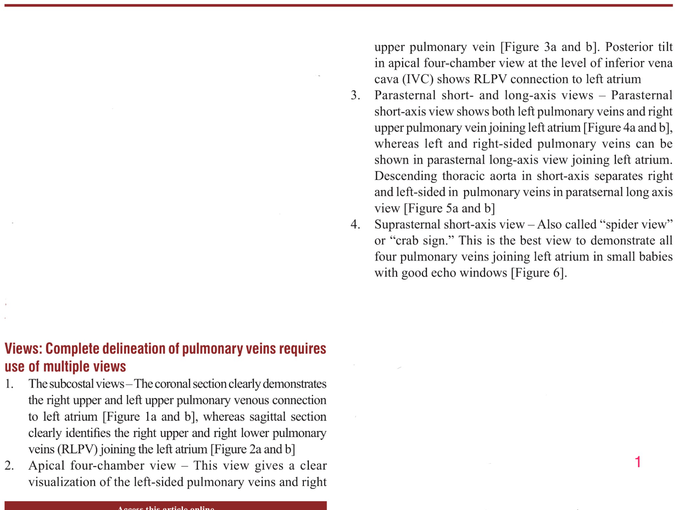

перечислены позиции и плоскости сканирования, наиболее удобные для поиска легочных вен у детей (скриншот 1)

Возможно, эта памятка заинтересует и взрослых узистов. Как ориентир, учитывая, что анатомия взрослых не тождественна анатомии детей.

1.Субкостальная позиция.

По мнению авторов статьи, в фронтальной плоскости этой позиции визуализируются устья верхних легочных вен: правой и левой (скриншот 2)

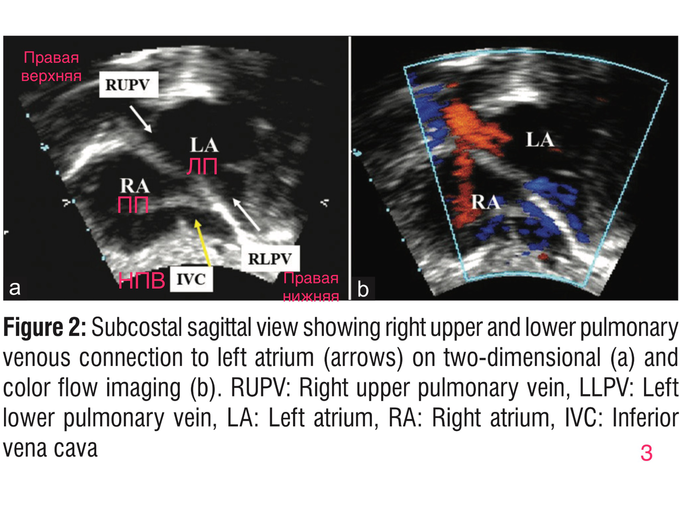

А в сагиттальной - устья правых легочных вен: верхней и нижней (скриншот 3)

2.Апикальная 4-камерная позиция.

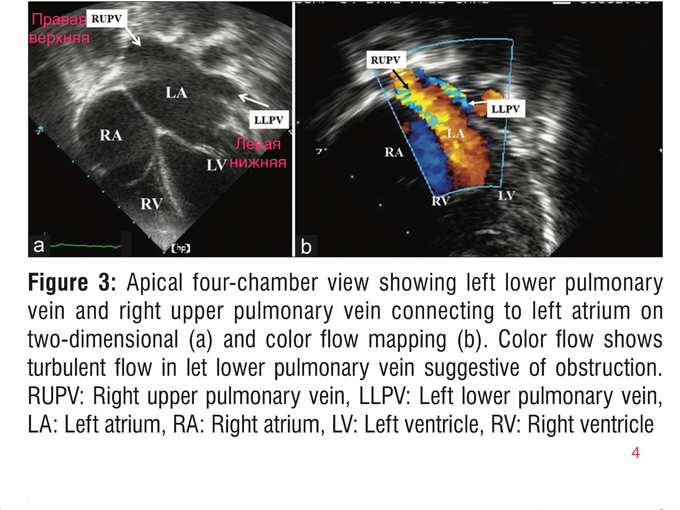

Из этой позиции предлагается увидеть правую верхнюю и левую нижнюю лёгочные вены (скриншот 4)

Авторы утверждают, что наклон плоскости сканирования кзади, до уровня нижней полой вены, позволяет увидеть ещё и правую нижнюю легочную вену (сонограммы нет).

3.Короткая парастернальная ось.

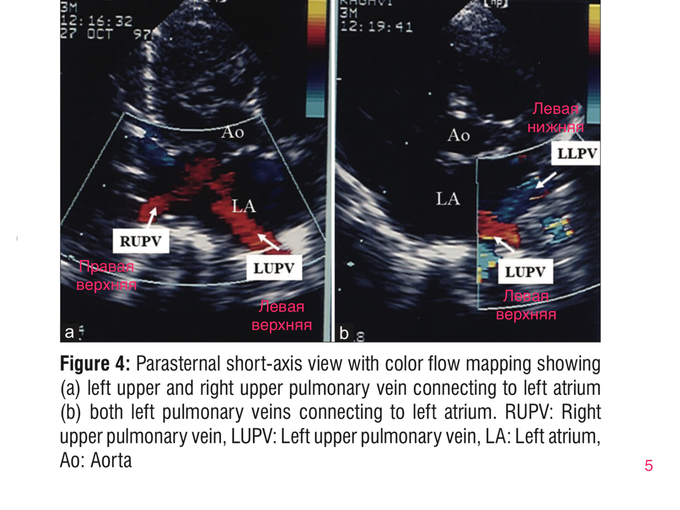

Эта позиция позволяет увидеть правую верхнюю и обе левые лёгочные вены (скриншот 5)

4.Супрастернальная позиция.

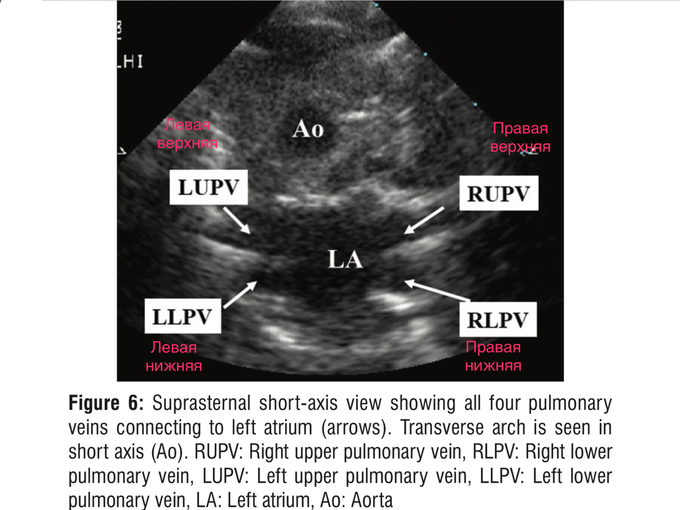

Даёт возможность вывести все четыре лёгочные вены ("вид краба") - (скриншоты 6 и 7)

Это в норме. А что касается поиска аномальных вен, то эта тема в статье тоже рассматривается, но мне хочется воздержаться от её пересказа, потому что для "чайников" вроде меня, эта тема слишком сложная, а практикующие специалисты, и так, прекрасно знают, что делать.

Спасибо за внимание!

С уважением.
